Mô tả

Thông số kỹ thuật

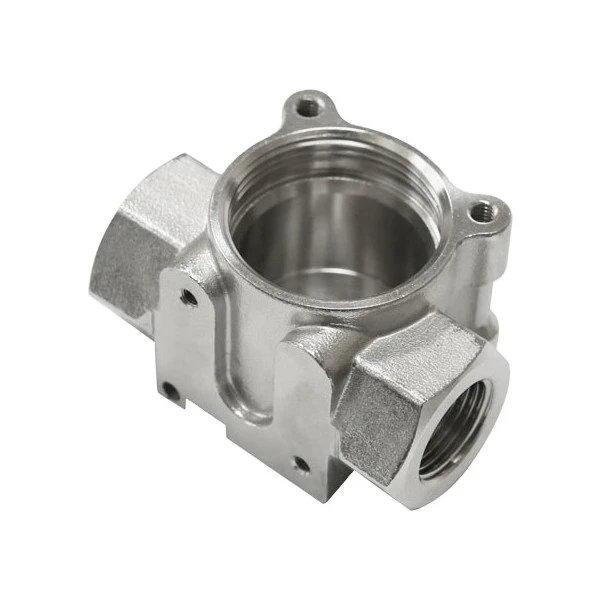

Thân van 3 chiều bằng thép không gỉ đúc

Thông số kỹ thuật & dữ liệu vật liệu

tham số	Đặc điểm kỹ thuật
Lớp vật liệu	SS304 (ASTM A351 CF8), SS316 (CF8M), SS316L (CF3M)
Phạm vi kích thước	DN15 – DN300 (1/2” – 12”)
Đánh giá áp suất	PN16/PN25/PN40 (ANSI 150LB/300LB)
Tiêu chuẩn đúc	ASTM A743, ASTM A351, DIN 1.4408
Dung sai gia công	ISO 2768-m, IT7-IT9 cho các kích thước quan trọng
Độ nhám bề mặt	Ra 3,2–6,3 μm (được gia công), Ra 6,3–12,5 μm (như-đúc)
Tiêu chuẩn chủ đề	BSP, NPT, BSPT, Số liệu theo yêu cầu của khách hàng
Tiêu chuẩn mặt bích	ANSI B16.5, DIN EN 1092-1, JIS B2220

Thành phần vật liệu:

SS316: C Nhỏ hơn hoặc bằng 0,08%, Cr 16–18%, Ni 10–14%, Mo 2–3% - nâng cao khả năng chống ăn mòn rỗ và kẽ hở
SS316L: C Nhỏ hơn hoặc bằng biến thể carbon thấp 0,03%, khả năng hàn vượt trội và khả năng chống ăn mòn giữa các hạt cho các cụm hàn

Sản xuất & Kiểm soát Chất lượng

Quy trình sản xuất: Phun mẫu sáp → chế tạo vỏ gốm → đúc đầu tư chân không → Gia công CNC 5 trục → tẩy rửa/thụ động (ASTM A380) → Kiểm tra kích thước CMM → kiểm tra áp suất thủy tĩnh ở áp suất danh nghĩa 1,5 ×.

product-1065-264

Các tính năng và lợi ích chính

Ưu điểm kỹ thuật:

Chống ăn mòn:	Hàm lượng molypden SS316/316L cung cấp khả năng chống clorua, axit và hóa chất công nghiệp
Tính toàn vẹn của áp suất:	Độ dày của tường được thiết kế theo ASME B16.34; được thử nghiệm thủy tĩnh để đảm bảo không rò rỉ ở áp suất định mức
Hiệu quả dòng chảy:	CNC-các đường dẫn bên trong được hoàn thiện giảm thiểu nhiễu loạn và giảm áp suất
Tùy chỉnh:	Hỗ trợ OEM/ODM, đường kính lỗ khoan tùy chỉnh, góc cổng, miếng đệm gắn bộ truyền động theo bản vẽ của khách hàng

Lợi ích hoạt động:

Kéo dài tuổi thọ của cụm van trong xử lý hóa chất và môi trường biển
Giảm thời gian ngừng hoạt động của hệ thống nhờ hình dạng bề mặt bịt kín đáng tin cậy (Ra Nhỏ hơn hoặc bằng 3,2 μm đối với khu vực chỗ ngồi)
Tương thích với các bộ truyền động tiêu chuẩn toàn cầu và các bộ phận trang trí van

Ứng dụng

Thân van 3 chiều bằng thép không gỉ đúc của chúng tôi phục vụ các ứng dụng quan trọng trên:

Xử lý hóa học: Hoạt động phân phối và trộn phương tiện ăn mòn
Xử lý nước: Hệ thống lọc rửa ngược và phân phối dòng chảy
Thực phẩm & Dược phẩm: Định tuyến chất lỏng vệ sinh (có sẵn tùy chọn đánh bóng điện SS316L)
HVAC & Năng lượng: Chuyển mạch mạch sưởi/làm mát và điều khiển bypass
Hàng hải & Ngoài khơi: Hệ thống làm mát và dằn nước biển

Đặt hàng & Hỗ trợ

Phạm vi dịch vụ:

Đánh giá bản vẽ kỹ thuật miễn phí và phản hồi DFM
Chứng nhận vật liệu (MTC theo EN 10204 3.1), báo cáo kiểm tra kích thước, chứng chỉ kiểm tra áp suất
MOQ linh hoạt: đơn đặt hàng dùng thử được chấp nhận để xác nhận nguyên mẫu
Giao hàng: vận tải đường biển / vận tải hàng không / chuyển phát nhanh; bao bì thùng gỗ xuất khẩu tiêu chuẩn

Điều khoản thanh toán:Hỗ trợ T/T, L/C và các phương thức thương mại quốc tế an toàn.

Câu hỏi thường gặp

Q1:	Bạn có thể sản xuất tùy chỉnhThân vantheo bản vẽ của chúng tôi?
A1:	Có, chúng tôi hỗ trợ đầy đủ các dịch vụ OEM và ODM. Nhóm kỹ thuật của chúng tôi xem xét khả năng sản xuất của bản vẽ của bạn (phân tích DFM) và tạo ra các kích thước, vật liệu và cấu trúc kênh dòng chảy tùy chỉnh (loại L{1}}hoặc loại T{2}}) theo thông số kỹ thuật chính xác của bạn.
Q2:	Bạn có thể cung cấp những vật liệu thép không gỉ nào?
A2:	Chúng tôi cung cấp SS304, SS316, SS316L và các loại thép không gỉ tùy chỉnh khác. SS316 và SS316L được khuyên dùng cho môi trường ăn mòn do hàm lượng molypden của chúng, trong khi SS304 mang lại hiệu quả-hiệu quả về mặt chi phí cho các ứng dụng công nghiệp nói chung.
Q3:	Bạn hỗ trợ những loại kết nối nào?
A3:	Chúng tôi sản xuất thân van với các kết nối ren (BSP, NPT, BSPT, Metric), mặt bích (ANSI, DIN, JIS) và hàn (BW, SW). Các loại kết nối hỗn hợp trên các cổng khác nhau cũng có thể được tùy chỉnh.

Hãy liên hệ với chúng tôi ngay hôm nay để nhận được báo giá Thân van 3 chiều bằng thép không gỉ đúc tùy chỉnh của bạn.
